Проверка автоматических выключателей
приборами «Крона-601»
Прибор используется для проверки и наладки устройств релейной защиты и автоматики.
Переносной прибор для проверки время-токовых характеристик автоматических выключателей на переменном токе, и тепловых, электромагнитных и полупроводниковых расцепителей предназначен для входного и профилактического контроля работоспособности автоматических выключателей различного типа, установленных в цепях переменного тока и имеющих тепловые, электромагнитные и полупроводниковые расцепители, а также тепловых реле, реле тока и т. п.
Отличием системы от ряда аналогов, является прогрузка автоматических выключателей на синусоидальном переменном токе, чем гарантируется достоверность контроля. При этом используется реальная форма напряжения электрической сети, а не сгенерированный «синус», что позволяет проверять АВ в условиях идентичным эксплуатационным.
Обеспечивается прогрузочный ток до 600А или до 2000А, в зависимости от типа исполнения (см. также прибор «Крона-603» с током прогрузки до 4000А).
Прибор «Крона-601.02» внесен в Госреестр средств измерений под номером 70697-18.
Система контроля автоматических выключателей имеет два режима проверки выключателей:
- кратковременный – проверка электромагнитной отсечки;
- длительный – проверка тепловой отсечки.
Заданное значение тока в обоих режимах устанавливается путем последовательного увеличения тока вручную от начального значения до заданного.
Данный прибор для проверки автоматических выключателей позволяет прогружать каждый полюс автоматического выключателя отдельно.
Контроль времени срабатывания производится с непроверяемого в данный момент полюса, либо непосредственно с проверяемого полюса (с некоторыми ограничениями). Диапазон контроля времени срабатывания от 0,1 до 3600 с.
Устройство для проверки автоматических выключателей выпускается в двух модификациях:
- Система контроля автоматических выключателей «Крона-601»,
- Система контроля автоматических выключателей «Крона-601.02».
| Характеристики | Крона-601 | Крона-601.02 |
| Метрологический статус прибора | не внесен в госреестр СИ,
поставляется с калибровкой |
внесен в госреестр СИ (№70697-18),
поставляется с поверкой |
| Подача на объект контроля тока синусоидальной формы с частотой 50 ±1 Гц. в диапазонах, А: | от 5 до 50 от 5 до 150 от 5 до 600 |
от 5 до 50 от 5 до 400 от 5 до 2000 |
| Длительность подачи установленного тока: | ||
|
0,5 | 0,02 0,04 0,06 0,08 0,1 0,2 0,5 |
|
от 0,5 до 3600 | от 0,5 до 3600 |
| Погрешность установки тока, % | 5 | 5 |
| Погрешность контроля времени срабатывания, % | ||
|
10 | 10 |
|
1 | 5 |
| Возможность контроля переменного напряжения, В | нет | от 0 до 400 |
| Максимальные значения нагрузочного тока: | ток: 5, 20, 50, 150, 600 А обеспечивается на сопротивлениях нагрузки соответственно — не более 2,4; 0,6; 0,1; 0,01; 0,002 Ом | ток 5, 50, 400, 1000, 2000 А обеспечивается на сопротивлениях нагрузки, соответственно, не более: 2; 0,2; 0,0125; 0,002; 0,00075 Ом |
| Длина гибких токопроводов для подключения АВ, м | 1,5 | 0,75 |
| Длина гибкого кабеля для контроля времени срабатывания, м | 1,5 | 1,0 |
| Габаритные размеры,мм | 480х240х340 | 520х310х480 |
| Масса, кг | 27 | 36 |
| Питание стенда | от сети переменного тока 220 В, 50 Гц | |
| Мощность (потребляемая прибором в момент прогрузки), кВА | 4 | 12 |
Дополнительные опции для стенда «Крона-601.02» (поставляются по требованию Заказчика):
- токоизмерительные клещи для контроля тока (клещи могут поставляются на диапазон 50 А, 400 А или 2000 А).

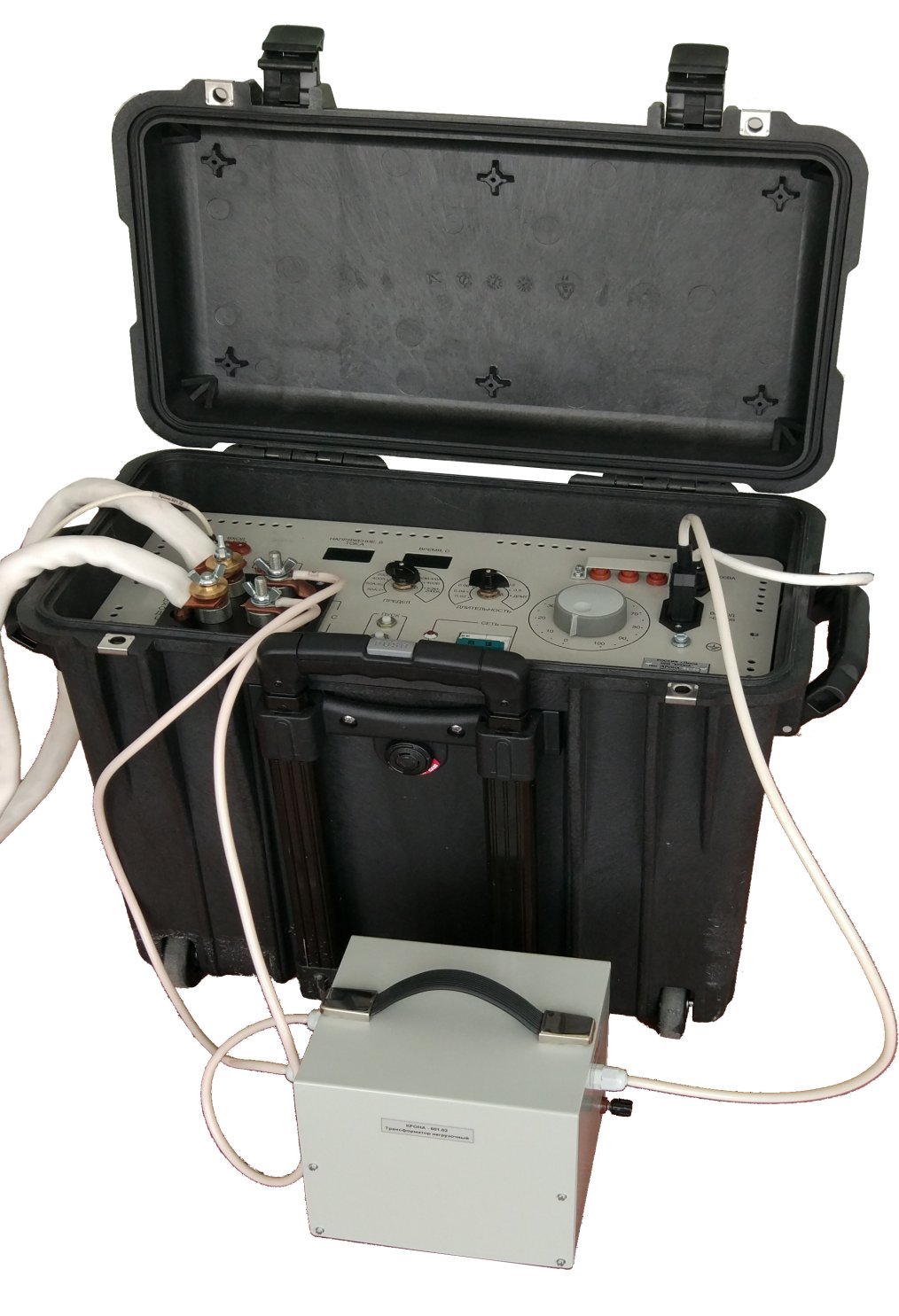

внешний нагрузочный трансформатор НПКР 4.705.001, который позволяет увеличить сопротивление нагрузки до 8 Ом на диапазоне 5 А.
Собственные время/токовые характеристики
(максимальное время действия тока в длительном режиме):
| Крона-601 | Крона-601.02 | ||
| от 0 до 55 А | 3600 с | от 0 до 300 А | 3600 с |
| от 55 до 70 А | 1800 с | от 300 до 400 А | 180 с |
| от 70 до 80 А | 720 с | от 400 до 500 А | 90 с |
| от 80 до 90 А | 360 с | от 500 до 600 А | 60 с |
| от 90 до 100 А | 240 с | от 600 до 700 А | 20 с |
| от 100 до 125 А | 150 с | от 700 до 800 А | 15 с |
| от 125 до 150 А | 80 с | от 800 до 900 А | 10 с |
| от 150 до 175 А | 45 с | от 900 до 1000 А | 5 с |
| от 175 до 200 А | 30 с | от 1000 до 1500 А | 1 с |
| от 200 до 225 А | 20 с | от 1500 до 2000 А | 0,5 с |
| от 225 до 325 А | 15 с | ||
| от 325 до 400 А | 4 с | ||
| от 400 до 500 А | 1 с | ||
| от 500 до 600 А | 0,5 с | ||
